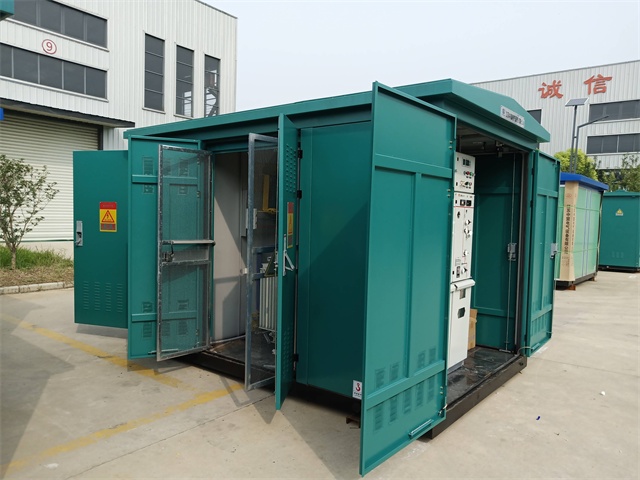

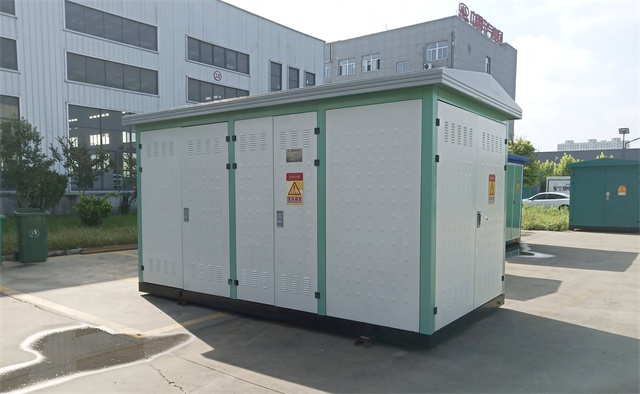

小區箱式變壓器（預裝式變電站）解析

小區箱式變壓器是專為居民區、商業綜合體等民用場景設計的集成化配電設備，將高壓開關、變壓器和低壓配電裝置整合于緊湊型外殼內，實現安全、高效供電。以下從結構、性能、選型及運維維度展開分析：

一、核心結構與技術特點

1. 模塊化設計
   • 高壓室：配置真空斷路器、負荷開關、避雷器，支持環網或終端供電模式。

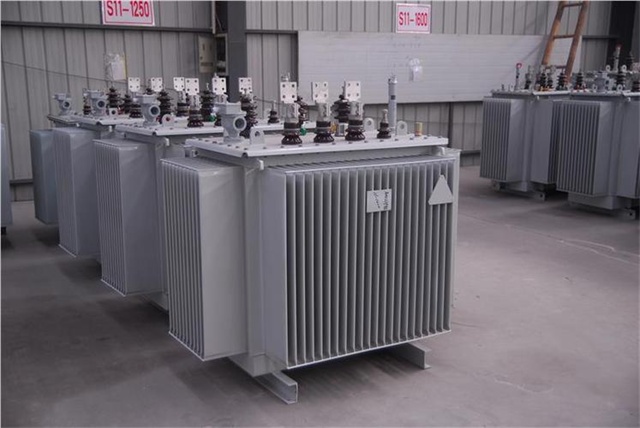

   • 變壓器室：采用油浸式或干式變壓器（容量范圍200kVA~2500kVA），干式變壓器更靜音（噪音≤55dB）。
   • 低壓室：集成框架斷路器、電容補償柜（功率因數≥0.92）、智能電表，支持多回路出線。
   • 外殼系統：鍍鋅鋼板或GRC復合材料，防護等級IP54，頂部設防雨檐，底部帶通風百葉。
2. 安全設計
   • 防觸電：高壓室門配電磁鎖，低壓室門帶機械聯鎖，防止誤操作。
   • 防爆：油浸式變壓器室設儲油柜、壓力釋放閥，干式變壓器采用環氧樹脂澆注。
   • 防火：外殼內壁噴涂防火涂料，變壓器室與高低壓室設防火墻。
3. 智能功能
   • 監控系統：集成溫濕度傳感器、煙霧探測器，支持遠程通信（RS485/以太網）。
   • 電能管理：可配置智能電表，實現分時計費、負荷監測。

二、關鍵技術參數

三、典型應用場景

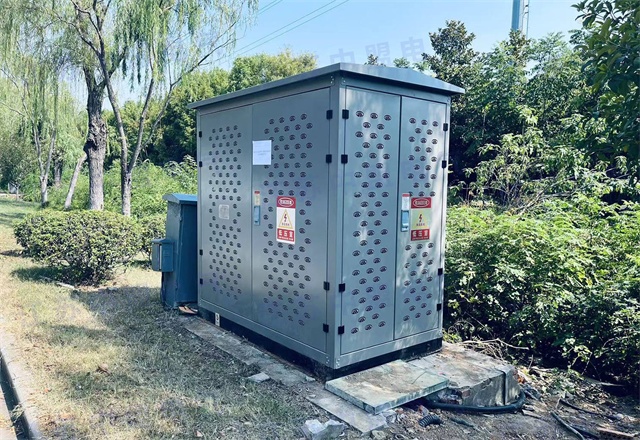

1. 住宅小區
   • 場景：多層/高層住宅、別墅區。
   • 需求：低噪音、美觀（外殼可噴涂與建筑協調的顏色）、支持電動汽車充電樁接入。
2. 商業綜合體
   • 場景：購物中心、寫字樓、酒店。
   • 需求：緊湊型設計節省用地，集成智能電表實現分戶計量。
3. 公共設施
   • 場景：學校、醫院、地鐵站。
   • 需求：高可靠性供電，配置雙回路進線及備自投裝置（ATS）。
4. 臨時用電
   • 場景：建筑工地、展會場館。
   • 需求：快速部署，支持柴油發電機并機。

四、選型關鍵要素

1. 負載特性
   • 住宅負載：以照明、家電為主，功率因數約0.85，需配置電容補償。
   • 商業負載：含中央空調、電梯等感性負載，需預留擴容空間。
2. 環境條件
   • 噪音敏感區：優先選干式變壓器，外殼設隔音層。
   • 高濕環境：配置溫濕度控制器及自動除濕裝置。
   • 沿海地區：外殼采用316L不銹鋼或噴涂防腐涂層。
3. 智能需求
   • 監控功能：是否需集成物聯網模塊（遙測、遙信、遙控）。
   • 通信協議：支持Modbus-TCP或DL/T 645規約，對接智能電網。
4. 運維便利性
   • 模塊化設計：高壓/低壓室可獨立抽出，縮短維修時間。
   • 門鎖系統：五防聯鎖（防誤操作），電磁鎖+機械鎖雙重保護。

五、價格范圍參考

注：價格包含設備本體、運輸、安裝調試，不含土建基礎及外部電纜。

六、運維與安全規范

1. 日常檢查
   • 外殼無破損，門鎖完好，進出線口密封。
   • 變壓器運行聲音均勻，無異味或異常振動。
   • 溫濕度控制器顯示正常，除濕裝置工作。
2. 定期試驗
   • 每1-3年進行一次預防性試驗（絕緣電阻、直流電阻、變比測試）。
   • 每5年更換干燥劑，檢測絕緣油耐壓值（油浸式）。
3. 應急處理
   • 故障跳閘后，先排除外部故障再復位。
   • 變壓器過熱時，檢查負載及冷卻系統，必要時手動啟動風機。

七、發展趨勢

1. 緊湊化設計：采用氣體絕緣（GIS）技術，體積縮小30%。
2. 新能源融合：集成光伏接口，支持儲能系統接入。
3. 智能升級：配置邊緣計算模塊，實現故障預測與自愈。
4. 環保材料：使用植物絕緣油（天然酯），生物降解率>98%。

總結：小區箱式變壓器通過集成化與智能化設計，顯著降低了城市配電系統的建設與運維成本，是現代化社區供電的核心設備。選型時需綜合考量負載特性、環境適應性及智能需求，以實現安全、高效、低噪音的供電目標。
