scb13干式變壓器技術規格書

作者：干式變壓器廠日期：2025-04-30 人氣：6

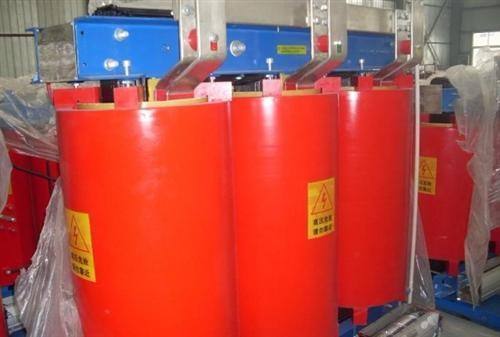

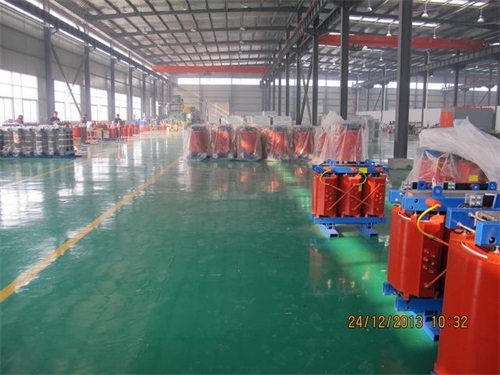

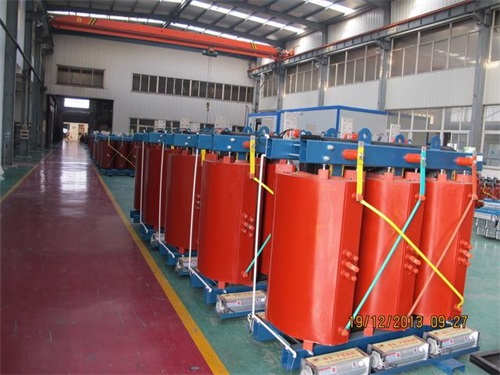

SCB13干式變壓器技術規格書

一、產品概述

SCB13干式變壓器是一種采用環氧樹脂澆注絕緣的三相干式配電變壓器，符合GB 1094.11《干式電力變壓器》及GB 20052《電力變壓器能效限定值及能效等級》標準，能效等級達到一級能效（損耗值比SCB10降低約30%）。適用于室內配電系統，如商業建筑、數據中心、醫院、工業廠房等場景。

二、技術參數

1. 額定參數

參數	典型值	備注
額定容量	30kVA~2500kVA	常用規格：100kVA、200kVA、500kVA、1000kVA
額定電壓	10kV/0.4kV 或 6kV/0.4kV	可定制特殊電壓組合
相數	3相
頻率	50Hz
絕緣等級	F級（155℃）或H級（180℃）	默認F級，可選H級提升過載能力
冷卻方式	AN/AF（自然/強制風冷）	強制風冷可提升容量30%~50%

2. 性能參數

參數	典型值	備注
空載損耗	符合GB 20052一級能效標準	例如：630kVA空載損耗≤0.72kW
負載損耗	符合GB 20052一級能效標準	例如：630kVA負載損耗（120℃）≤6.6kW
空載電流	≤1%
短路阻抗	4%~6%	根據容量調整
局部放電量	≤5pC	遠低于國標≤10pC要求
噪音水平	≤55dB（1米處）	強制風冷時≤60dB
溫升限值	繞組≤100K（F級）/≤125K（H級）	符合GB 1094.11標準

3. 結構參數

參數	典型值	備注
防護等級	IP20（默認）/IP23（可選）	IP23防滴水，適用于潮濕環境
外殼材質	冷軋鋼板/鋁合金	表面噴塑處理，顏色可定制

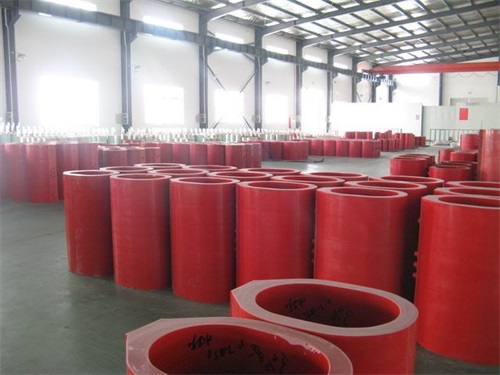

絕緣材料	環氧樹脂（VPI浸漬）	抗開裂、耐腐蝕
鐵芯材質	優質硅鋼片（取向冷軋）	低損耗設計，接縫≤0.5mm
繞組形式	銅箔繞組（低壓）/銅線繞組（高壓）	減少渦流損耗，提升抗短路能力

三、性能優勢

高效節能
- 空載損耗比SCB10系列降低20%~30%，負載損耗降低10%~15%，全生命周期成本（LCC）更低。
- 符合IEC 60076-14《能效變壓器》標準，適用于綠色建筑認證（如LEED）。
高可靠性
- 環氧樹脂澆注絕緣，防潮、防塵、抗短路，耐受電壓沖擊能力強。
- 鐵芯采用階梯接縫設計，噪音降低5~10dB。
環保安全
- 絕緣材料無毒、阻燃（FVO級），燃燒時不產生有毒氣體。
- 符合RoHS指令，可回收率≥95%。
智能兼容
- 預留溫度傳感器接口（PT100），支持接入智能監控系統（SCADA）。
- 可選配數字溫控儀，實現超溫報警、跳閘保護。

四、應用場景

商業建筑：購物中心、寫字樓、酒店（需低噪音、美觀設計）。
工業領域：自動化生產線、機床設備（抗諧波、抗短路）。
公共設施：醫院、學校、地鐵站（高可靠性、防火要求）。
新能源領域：光伏電站、風電場（適配逆變器，耐受諧波）。

五、選型指南

容量選擇
- 根據負載功率因數（通常0.8~0.9）計算容量：
  變壓器容量 ≥ 負載有功功率 / (0.8 × 功率因數)
  （例如：負載有功功率500kW，建議選630kVA變壓器）
能效優先
- 長期運行（>8小時/天）場景優先選SCB13，短期運行可選SCB12以降低成本。
環境適配
- 高濕環境（如南方地區）：選IP23防護等級，配自動除濕裝置。
- 高海拔地區（>1000m）：需降容使用，或選加強絕緣型。
特殊需求
- 諧波治理：配置電抗器或選用K系數變壓器（如K13）。
- 消防要求：選FVO級阻燃材料，配火災報警接口。

六、安裝與維護

安裝要求
- 室內安裝，環境溫度-5℃~+40℃，海拔≤1000m（高海拔需降容）。
- 通風良好，進風口與出風口間距≥1m，避免陽光直射。
日常檢查
- 溫度顯示是否正常（溫控儀誤差≤±2℃）。
- 風機運行無異響，進出風口無堵塞。
- 絕緣電阻≥200MΩ（用2500V兆歐表測量）。
定期維護
- 每1-3年清掃灰塵，檢查緊固件是否松動。
- 每5年進行耐壓試驗（AC 28kV/1min）。

七、典型故障處理

故障現象	可能原因	處理措施
超溫報警	負載過大/風機故障	降低負載，檢查風機電源
局部放電聲	絕緣受潮/機械損傷	干燥處理，返廠維修
輸出電壓不穩	鐵芯松動/分接開關接觸不良	緊固鐵芯，調整分接開關
